ウォータージェットカッターとバイブロハンマを組み合わせることで、硬質地盤や岩盤への杭打込みを可能にした工法です。
鋼矢板や鋼管杭に専用の配管とノズルを取り付け、高圧水を噴射しながら振動を与えることで、杭先端および周辺地盤の抵抗を一時的に低減します。 これにより、従来は施工が難しかった硬い地盤に対しても、効率的かつ確実な施工を実現します。

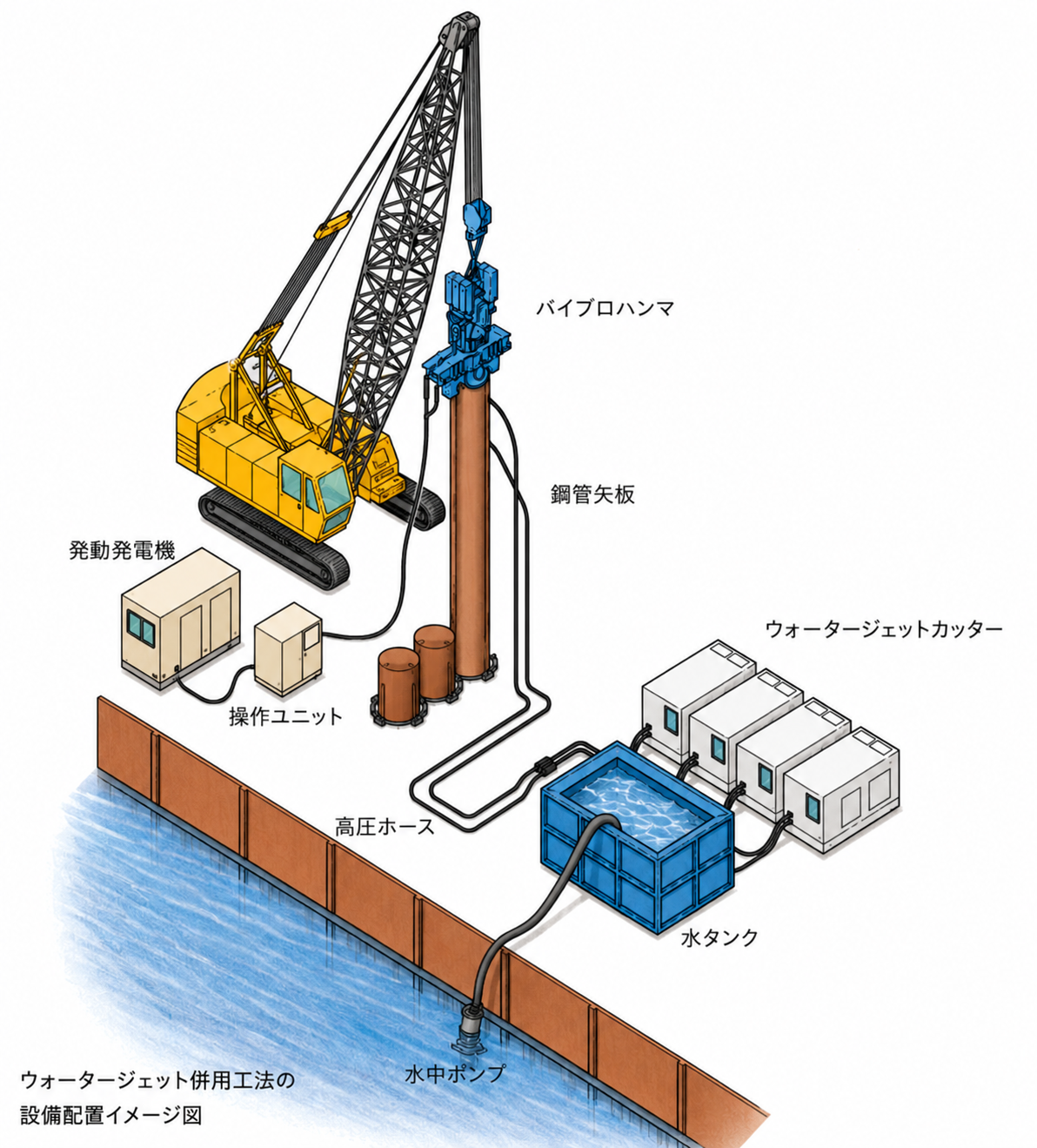

ウォータージェット併用バイブロハンマ工法の仕組み

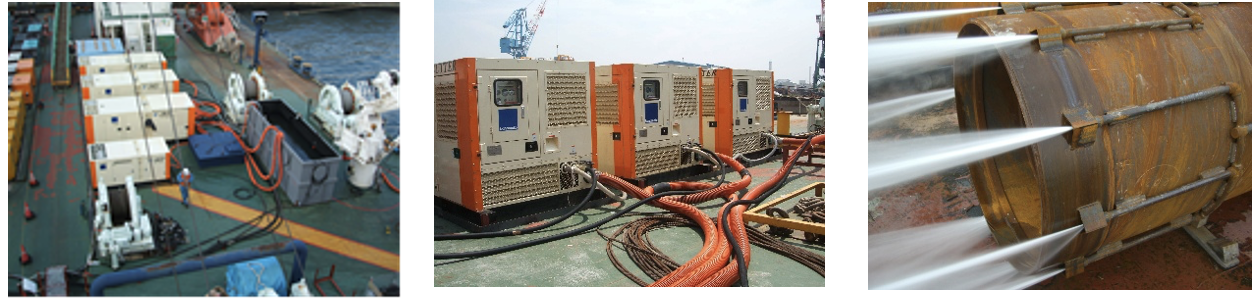

本工法は、以下の機械構成により施工を行います。
①バイブロハンマ
②ウォータージェットカッター
③クローラクレーン

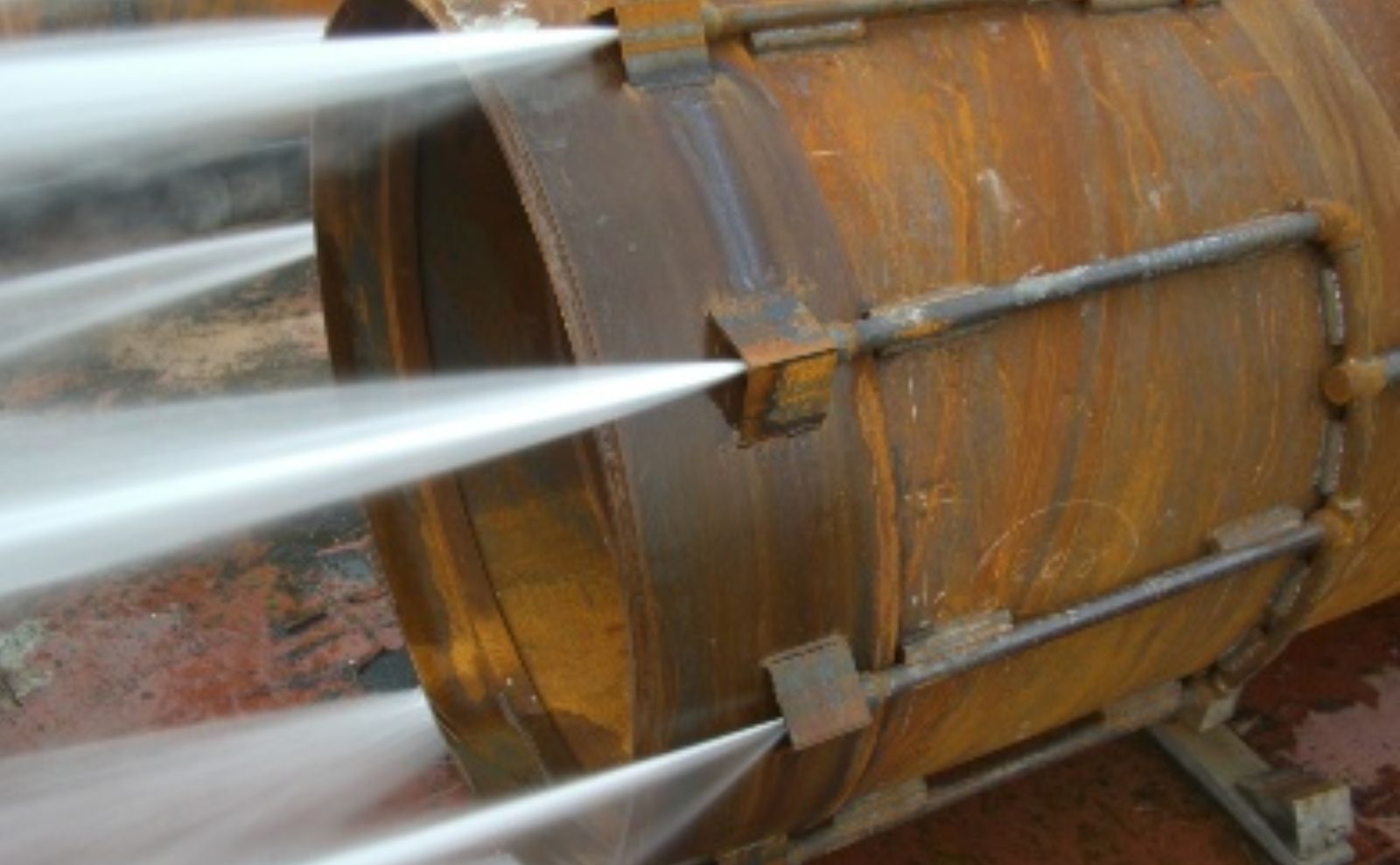

ウォータージェットカッターから噴射される高圧水は、高圧ホースおよび導水パイプを通じて杭先端ノズルへ送られ、地盤に噴射されます。
水槽からくみ上げた水を高圧化し、杭先端部の地盤を切削・緩和しながら、バイブロハンマの振動と併用して杭打設を行います。
ウォータージェット併用バイブロハンマ工法の特徴
・低騒音・低振動施工
ウォータージェットカッターの併用により地盤振動の伝播を低減。長尺杭の施工においても、周辺環境への影響を抑えた施工が可能です。
・あらゆる地盤条件に対応
岩盤や礫層を含む硬質地盤などの厳しい条件下でも、複数台のウォータージェットカッターを並列・連動運転することで、安定した施工を実現します。
・幅広い杭種に適用可能
鋼矢板、H形鋼杭、鋼管杭、鋼管矢板、コンクリート矢板など、各種既製杭の打込みに対応しています。

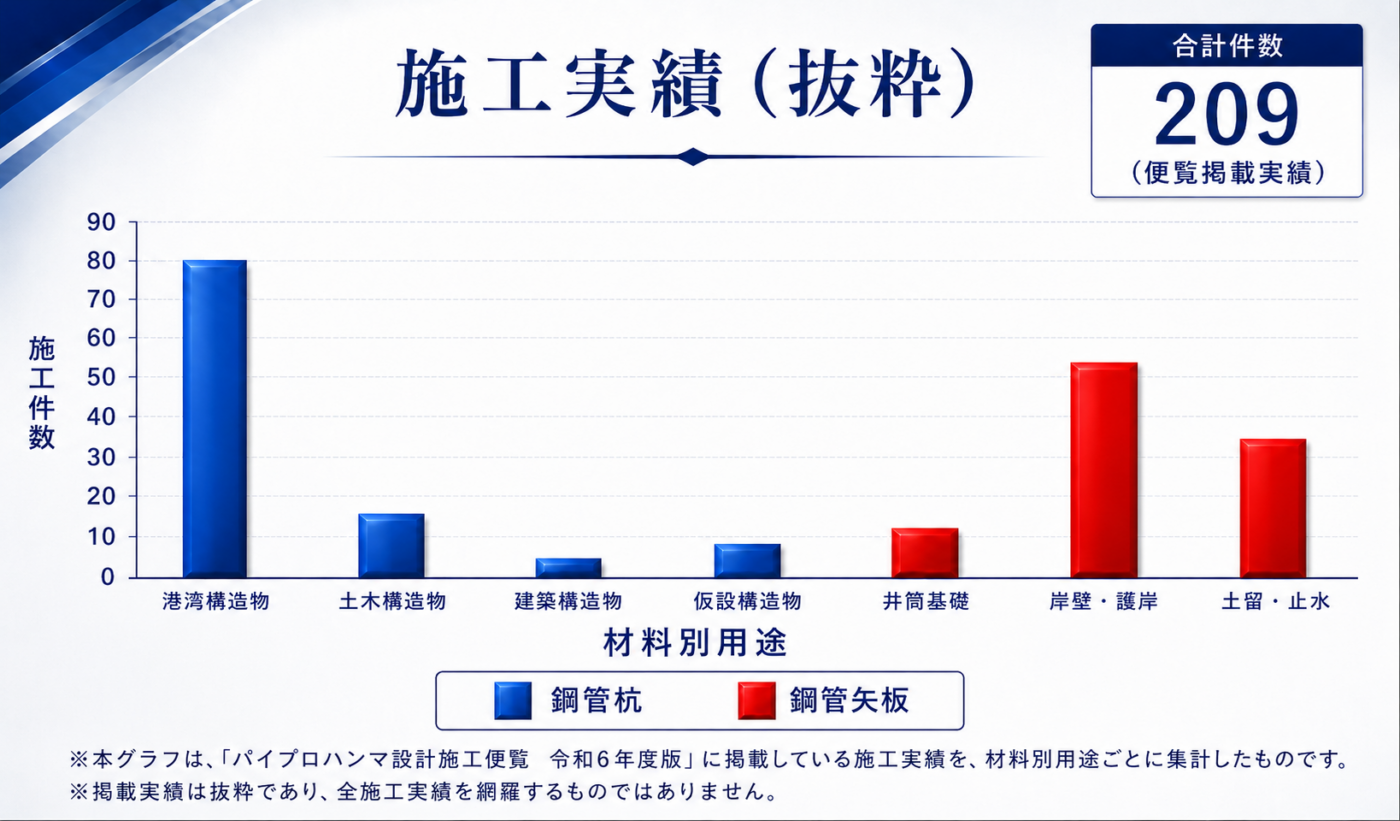

施工実績
本工法は、硬質地盤条件下における杭打設工事において採用されています。 岩盤層や玉石混じりの礫層など、従来工法では施工に時間を要する条件においても、効率的な施工を実現しています。
まとめ
ウォータージェット併用バイブロハンマ工法は、
・バイブロハンマによる振動エネルギー
・高圧水噴射による地盤緩和
を組み合わせた、硬質地盤対応型の杭施工技術です。
岩盤層や礫層など、施工難易度の高い地盤条件において迅速な施工を実現する選択肢のひとつとなります。
