油圧ショベル装着式バイブロハンマ

CHVシリーズ

自走式低空頭型杭打抜機


C

技術情報

特長

  1. 環境に優しい
    国土交通省の超低騒音型認定を取得。油圧機構を採用しており、低振動施工を実現。

  2. 高い機能性能
    バイブロ本体の振動力とベースマシンの押し込み力を併せることで、60kW級の電動バイブロハンマを凌ぐ能力を発揮。

  3. 省エネ
    駆動源である油圧機構をベースマシンと共有することで格段の低燃費を実現。

  4. コスト縮減
    高い施工能力に加え、機械の構成が極めてシンプルな上、自由度の高い移動性能を持ち合わせているため、低コスト急速施工が可能。

CHV工法とは、高さ制限のある橋梁の桁下などで、耐震補強を施すための締め切り用鋼矢板や、河川護岸用の鋼矢板の施工において、低コストで高能力を発揮する杭打ち・抜き工法です。
圧入機と異なりH鋼杭の施工も容易に行えることから、あらゆる空頭制限下での親杭横矢板用のH鋼や支持杭としてのH鋼杭の打設も難なく行うことが出来ます。

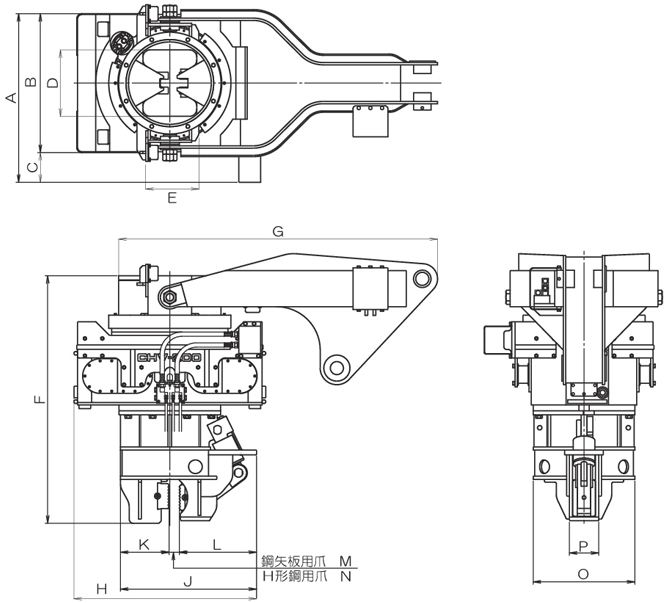

本体外形寸法図

本体寸法表

CHV-200CHV-300
A 1,230 1,366
B 962 1,156
C 206 210
D 460 560
E 370 458
F 1,853 1,755
G 2,503 3,018
H 1,320 1,546
J 937 979
K 335 480
L 532 439
M 70 60
N 50 45
O 700 830
P 202 250

バイブロ諸元

項 目単位CHV-200CHV-300
偏心モーメント N・m 37.3 49.0
周波数(振動数) Hz 33.3 33.3
起振力 kN 166.3 219.3
バイブロ本体質量 *1 3,140 4,490
バイブロの振動質量 1,790 2,080
空運転時の振幅 2.3 2.1
空運転時の加速度 m/sec2 102.3 90.0
ショックアブソーバ最大吊荷重 ton 8.0 14.0
適用くい種類 H鋼 Ⅰ~Ⅳ Ⅱ~Ⅳ
鋼矢板 250~350 250~400
低騒音指定

*1 エクステンション含む
※ CHV-200は杭の種類により爪の交換が必要です。

CHV工法機全景 (イメージ)

ベースマシン仕様例

項 目CHV-200CHV-300
油圧ショベル 0.8m3級以上 1.4m3級以上
特別仕様 セパレートブーム
増量ウェイト付
ロングクローラ
バイブロ専用配管

※ ベースマシンメーカーにより、寸法等仕様の一部が異なります。
※ ベースマシンはCHVの装着を目的とした特殊仕様が必要です。

機種選定の目安

機種選定について詳しい情報は、調和工業までお問い合わせください。

施工例

樹木下河川内施工
桁下、狭隘地施工
桁下、河川内施工
段差、狭隘地施工

写真

chv_photo_01.jpg chv_photo_02.jpg chv_photo_03.jpg

CADデータ

製品のCADデータをご要望の場合は、下記をクリックしてダウンロードしてください。
※ダウンロードデータをご覧いただくためには、データ形式に対応するアプリケーションが必要です。

CHV-200 btn_dxf.gif btn_dwg.gif

※ CHV-300 のCAD データはお問い合わせください。
